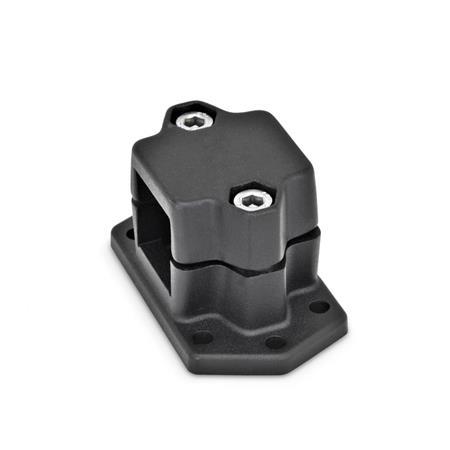

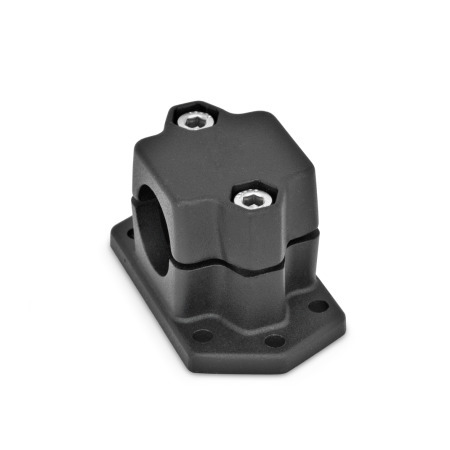

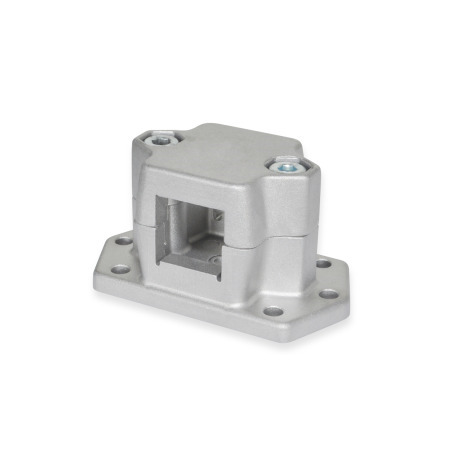

Flansch-Klemmverbinder FMS aus Aluminium-Druckguss verfügen über eine geteilte und teilweise spanend bearbeitete Klemmstelle mit rundem oder quadratischem Querschnitt.
Der Klemmverbinder wird mittels sechs Flanschbohrungen am Ort der Anwendung befestigt.
Die Bohrung der Klemmstelle liegt parallel zur Fläche des Flansches. Sie nimmt handelsübliche Konstruktionsrohre über mehrere Rippen im Querschnitt der Bohrung vollflächig auf.
Innensechskantschrauben oder verstellbare Klemmhebel reduzieren an den Schraubstellen den Bohrungsquerschnitt zum Klemmen.
Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube.
