Schellen-Klemmverbinder, CM

d₁ Bohrung	s₁ Vierkant	d₂	k Klemm- länge	l₁	l₂	l₃	m₁	m₂	s₂	Innen- sechskant- schrauben

B 8	V 8	6,2	17	52	38	3,5	36	10,5	10	M6-30
B 10	V 10	6,2	17	52	38	3,5	36	10,5	10	M6-30
B 12	V 12	6,2	17	52	38	3,5	36	10,5	10	M6-30
B 14	V 14	6,2	17	52	38	3,5	36	10,5	10	M6-30
B 15	V 15	6,2	17	52	38	3,5	36	10,5	10	M6-30
B 16	V 16	6,2	17	52	38	3,5	36	10,5	10	M6-30
B 18	V 18	6,2	17	52	38	3,5	36	10,5	10	M6-30
B 20	V 20	8,5	22	70	55	4	48	16	13	M8-45
B 25	V 25	8,5	22	70	55	4	48	16	13	M8-45
B 30	V 30	8,5	22	70	55	4	48	16	13	M8-45
B 40	V 40	11	27	100	80	5	73	30	17	M10-65
B 42	-	11	27	100	80	5	73	30	17	M10-65
B 45	V 45	11	27	100	80	5	73	30	17	M10-65
B 48	-	11	27	100	80	5	73	30	17	M10-65
B 50	V 50	11	27	100	80	5	73	30	17	M10-65
B 60	V 60	11	27	100	90	5	78	30	17	M10-75

Artikelnummer

CM-B8-2-8

Falls keine Gewichtsangabe vorhanden ist, wenden Sie sich bitte an unseren Kunden-Service:

Tel. 02226 - 90 98 7 - 0

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Bitte geben Sie ihre Login-Daten ein. Als registrierter Benutzer haben Sie auch die Möglichkeit zum Direkt-Download. Wenn Sie nicht registriert sind, können Sie sich per Quick-Login die CAD-Daten per E-Mail zusenden lassen.

E-Mail-Adresse *

Passwort *

Ich möchte auf diesem Rechner eingeloggt bleiben.

Passwort vergessen? Als neuer Kunde registrieren

Als Favorit speichern

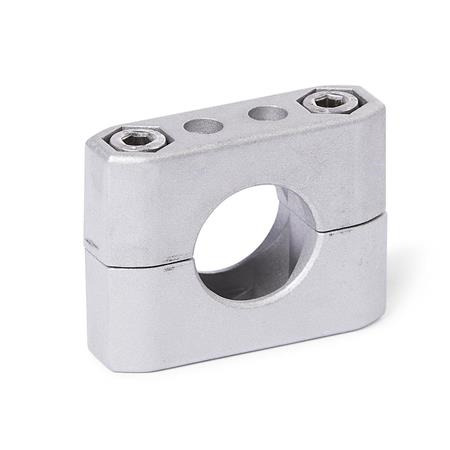

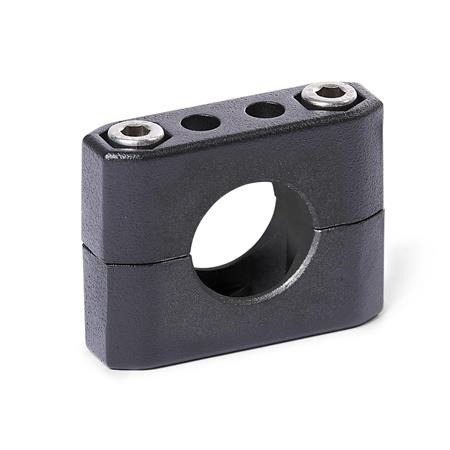

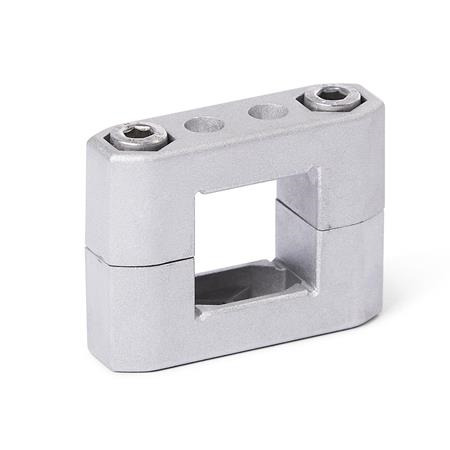

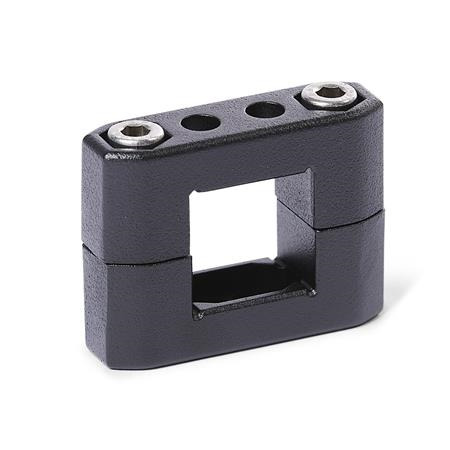

CM Schellen-Klemmverbinder, mehrteilig, Aluminium

CM Schellen-Klemmverbinder, mehrteilig, Aluminium

Auf Anfrage

Downloads

Schraubstellen

1	Innensechskantschraube Stahl, verzinkt DIN 912-8.8 und Stoppmutter Stahl DIN 985-8, verzinkt
2	Innensechskantschraube Edelstahl DIN 912-A2-70 und Stoppmutter Edelstahl DIN 985-A2, gleitbeschichtet
