Fuß-Klemmverbinder BK

d₁ Bohrung	d₂	k Klemm- länge	l₁	l₂	t	x₁	x₂	y₁	y₂	Innen- sechskant- schrauben

B 10	5,5	40	34,5	25	7	50	38	50	38	M6-20
B 12	5,5	40	34,5	25	7	50	38	50	38	M6-20
B 14	5,5	40	34,5	25	7	50	38	50	38	M6-20
B 15	5,5	40	34,5	25	7	50	38	50	38	M6-20
B 16	5,5	40	34,5	25	7	50	38	50	38	M6-20
B 18	5,5	40	34,5	25	7	50	38	50	38	M6-20

Artikelnummer

BK-B10-2-2

Falls keine Gewichtsangabe vorhanden ist, wenden Sie sich bitte an unseren Kunden-Service:

Tel. 02226 - 90 98 7 - 0

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Bitte geben Sie ihre Login-Daten ein. Als registrierter Benutzer haben Sie auch die Möglichkeit zum Direkt-Download. Wenn Sie nicht registriert sind, können Sie sich per Quick-Login die CAD-Daten per E-Mail zusenden lassen.

E-Mail-Adresse *

Passwort *

Ich möchte auf diesem Rechner eingeloggt bleiben.

Passwort vergessen? Als neuer Kunde registrieren

Als Favorit speichern

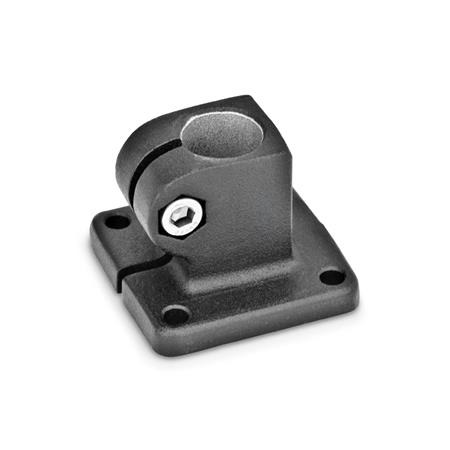

BK Fuß-Klemmverbinder mit vier Befestigungsbohrungen, Aluminium

BK Fuß-Klemmverbinder mit vier Befestigungsbohrungen, Aluminium

Auf Anfrage

Downloads

Schraubstelle

1	Innensechskantschraube Stahl, verzinkt DIN 912-8.8 und Stoppmutter Stahl DIN 985-8, verzinkt
2	Innensechskantschraube Edelstahl DIN 912-A2-70 und Stoppmutter Edelstahl DIN 985-A2, gleitbeschichtet
